自锁电路是电路中的一种，一旦按下开关，电路就能够自动保持持续通电，直到按下其它开关使之断路为止。在通常的电路中，按下开关，电路通电；松开开关，电路断开^[1]。

中文名: 自锁电路
外文名: Self-locking circuit

所属学科: 电气工程
简述: 按下开关电路能自动保持持续通电

继电器电路

播报

编辑

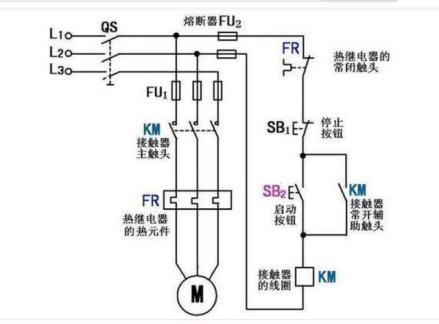

可以将开关串联在继电器的主触点（继电器线圈）上。与此同时，将继电器的一个空余的副触点（常开触点）与开关并联（并且与主触点接通）。这样一来，按下开关，副触点（常开触点）吸合，电路通电；松开开关之后，由于副触点已经吸合，并向继电器主触点的线圈供电，线圈反过来又保持副触点吸合。再将线路从继电器输出端引出，电路就可以保持持续的通电了。

过流保护电路

播报

编辑

自锁电路

在电力电子器件驱动电路中，当做器件过流保护时需要加入自锁电路，防止进一步烧坏功率器件。如果驱动IC没有自锁功能就需要加入自锁电路。常用的最简单的自锁电路可以用两个三极管来实现，也已经被广泛使用。

参数C2的作用是维持VT2的继续导通，防止误动作，在上述电路的R1并联一按钮就可以实现人工复位。
